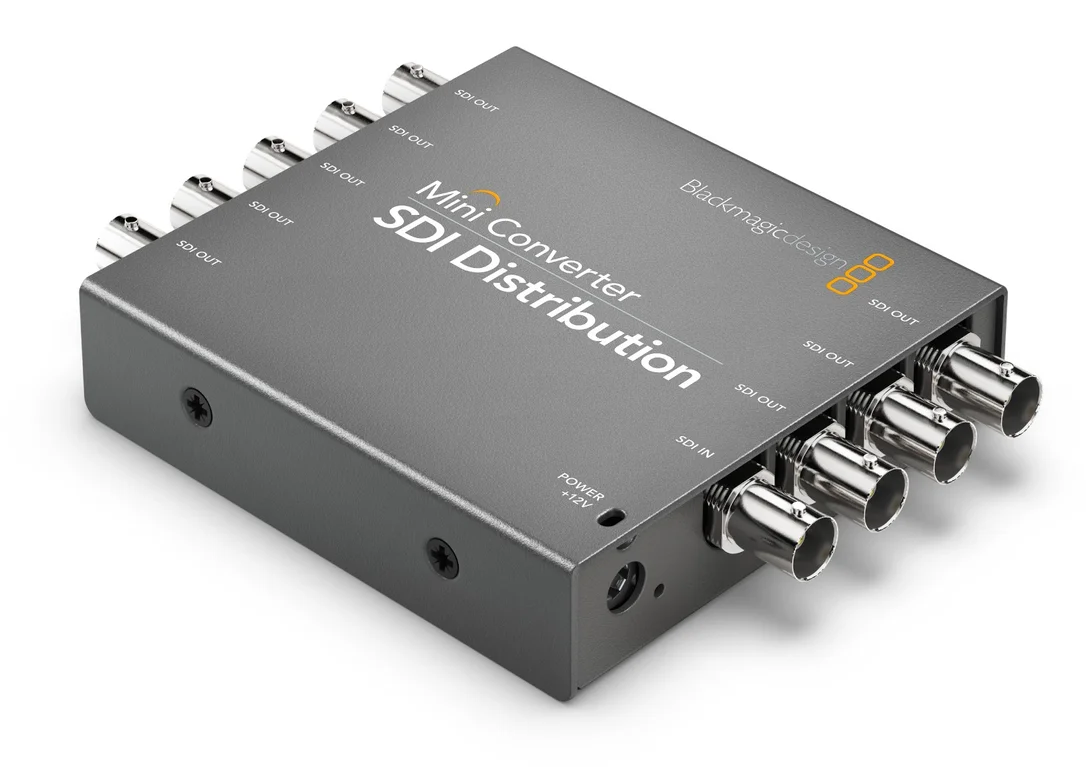

Blackmagic Design Mini Converter – SDI Distribution

Description

L’essenziale da sapere sul convertitore di distribuzione SDI Mini Converter SDI Distribution

• 1 ingresso SD/HD/3G-SDI con rilevamento automatico, replicato verso 8 uscite SDI sincronizzate per alimentare più dispositivi senza perdita di coerenza.
• Compatibile fino a 1080p60 e formati 2K DCI tramite 3G-SDI livello B, ideale per la maggior parte delle reti HD e cinema 2K.
• Trasporta l’essenziale di un segnale broadcast: audio integrato, dati ausiliari e supporto per flussi ASI.
• Integrazione semplice in rack o flycase: alimentazione universale 12 V inclusa e ampia gamma di alimentazione per installazioni fisse o sul campo.

Un Mini Converter progettato per la distribuzione SDI in ambiente professionale

Il Mini Converter SDI Distribution fa parte della gamma Mini Converter, pensata per rispondere alle esigenze del broadcast e della produzione live: stabilità, implementazione rapida e funzionamento affidabile quotidiano. La sua missione è chiara: partire da una sorgente SDI unica (SD, HD o 3G-SDI) e duplicarla correttamente verso otto uscite, per mantenere un segnale identico su tutta la regia. È una soluzione pertinente quando si lavora in SD, HD o 2K, senza necessità di Ultra HD, e si desidera una distribuzione pulita, leggibile e standardizzata.

Un distributore SDI 1×8 per la regia, il set e lo streaming

Questo convertitore di distribuzione è destinato a studi, set TV, truck regia, sale spettacolo, luoghi di culto e configurazioni di streaming che si basano su un’infrastruttura SDI. Permette di alimentare simultaneamente un mixer video, monitor di controllo, registratori, convertitori aggiuntivi o router, mantenendo uscite sincronizzate per facilitare l’operatività. In pratica, diventa un punto centrale dei workflow quando più operatori o più macchine devono recuperare lo stesso master senza bricolage o distribuzione incerta.

Funzionalità chiave per una distribuzione SDI pulita e trasparente

Rilevamento automatico SD, HD e 3G-SDI

Il Mini Converter SDI Distribution riconosce automaticamente il tipo di segnale in ingresso (SD, HD o 3G-SDI) e lo riproduce identico sulle sue otto uscite. Si risparmia tempo nella preparazione, soprattutto nelle prestazioni itineranti, e si riducono i rischi di errore in caso di cambio sorgente o formato all’ultimo minuto.

Rispetto del segnale: spazi colore, campionamento e audio integrato

La compatibilità con gli spazi colorimetrici YUV e RGB, così come le modalità 4:2:2 e 4:4:4, permette di conservare le caratteristiche essenziali del flusso video. L’audio integrato è supportato con campionamento a 48 kHz in 24 bit, rendendolo uno strumento adatto alle catene di produzione dove l’audio incorporato deve rimanere coerente dall’inizio alla fine, dalla ripresa al monitoraggio.

Compatibilità broadcast: ASI, dati ausiliari e formati 2K

Il supporto per i flussi ASI e i dati ausiliari facilita l’integrazione in ambienti broadcast dove la segnalazione e i metadati sono determinanti. La compatibilità 2K DCI in 3G-SDI livello B offre inoltre un margine confortevole per workflow cinema 2K, restando semplice da implementare in una regia HD.

Alimentazione flessibile per installazione e campo

Con la sua alimentazione universale 12 V inclusa e una gamma di funzionamento da 12 a 31 V DC, il Mini Converter SDI Distribution si adatta sia a un’installazione in rack sia a un’integrazione in flycase. Il consumo di 4,80 W rimane moderato, cosa apprezzabile quando più dispositivi devono coesistere sulla stessa distribuzione di alimentazione.

Caratteristiche tecniche

Connessioni

• Ingressi video SDI: 1 x ingresso video SDI, commutabile tra SD, HD e 3G-SDI.
• Uscite video SDI: 8 uscite corrispondenti automaticamente all’ingresso video SDI.

Velocità e commutazione

• Supporto di molteplici velocità di dati: rilevamento automatico SD, HD o 3G-SDI.
• Sincronizzazione: Sì.
• Commutazione automatica SDI: rilevamento automatico di SD, HD o 3G-SDI.
• Supporto formato ASI: Sì.
• Compatibilità flussi ausiliari e audio integrato: Sì.

Standard video supportati

• SD: 525i59.94 NTSC, 625i50 PAL.
• HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080p23.98, 1080PsF23.98, 1080p24, 1080PsF24, 1080p25, 1080PsF25, 1080p29.97, 1080PsF29.97, 1080p30, 1080PsF30, 1080p50, 1080p59.94, 1080p60.
• 2K DCI: 23.98p, 24p, 25p, 23.98PsF, 24PsF, 25PsF.

Conformità e trattamento SDI

• Conformità: SMPTE 259M, SMPTE 292M, SMPTE 269M, SMPTE 372M, SMPTE 424M livello B, SMPTE 426m livello B, ITU-R BT.656, ITU-R BT.601.
• Velocità video SDI: rilevamento automatico tra definizione standard, alta definizione e 3G-SDI livello B.
• Campionamento video SDI: 4:2:2 e 4:4:4.
• Precisione colori SDI: 4:2:2 e 4:4:4.
• Spazio colorimetrico SDI: YUV e RGB.
• Campionamento audio SDI: 48 kHz, 24 bit.

Sistemi operativi

• Mac: macOS 10.15 Catalina, macOS 11.1 Big Sur o versione successiva.
• Windows: Windows 10 64 bit.

Alimentazione

• Fonte di alimentazione: alimentatore universale 12 V incluso con adattatori internazionali.
• Consumo energetico: 4,80 W.
• Gamma di tensione operativa: 12 a 31 V DC.

Specifiche ambientali

• Temperatura di funzionamento: 0 a 40 degC (32 a 104 degF).
• Temperatura di stoccaggio: -20 a 45 degC (-4 a 113 degF).
• Umidità relativa: 0 % a 90 % senza condensa.

Incluso

• Mini Converter SDI Distribution.
• Alimentatore universale 12 V con spine internazionali intercambiabili.

Caratteristiche fisiche

• Modello: Mini Converter SDI Distribution.
