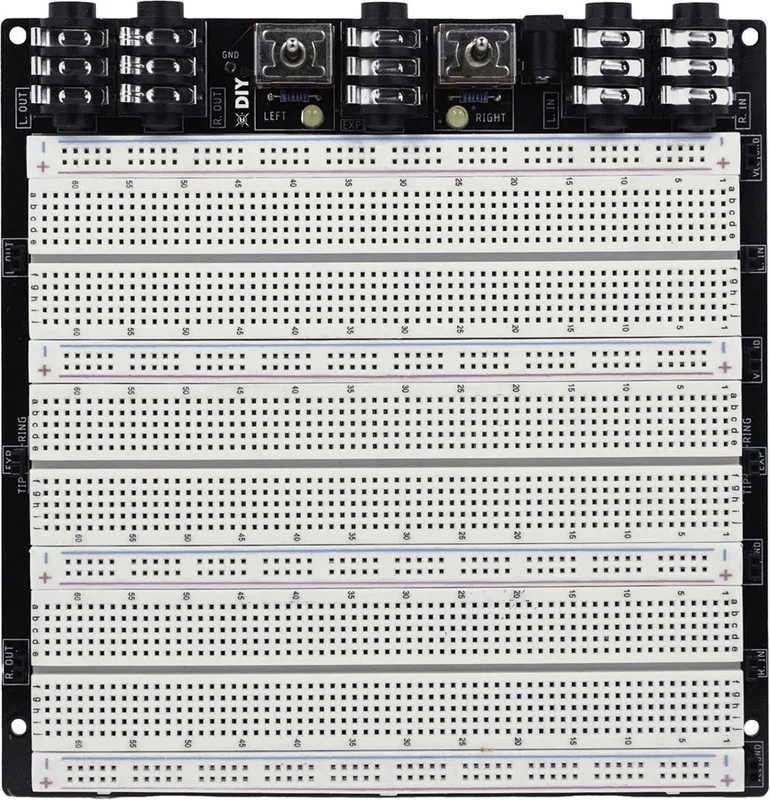

CopperSound Breadboard Deluxe

Description

L’essenziale da sapere sulla CopperSound Breadboard Deluxe

• Piattaforma di prototipazione “plug-and-play” : jack audio, jack di alimentazione, bypass e LED già integrati per testare immediatamente un circuito
• Formato Deluxe 2.290 punti : ampia superficie di cablaggio senza saldature, pensata per montaggi complessi
• Progettata per il stereo : architettura adatta a progetti delay, riverbero e modulazioni a doppio canale, con bypass indipendente
• Expression TRS integrata : ideale per sviluppare e validare ingressi di controllo (expression) nei vostri futuri design

Una breadboard pensata per il DIY “pedal builder”: la versione più completa della gamma

Nel mondo del DIY, la breadboard (scheda di prova senza saldature) è la fase fondamentale per passare da uno schema a un circuito che funziona davvero, senza impegnarsi subito in un PCB. La CopperSound Breadboard Deluxe riprende questo principio, ma lo adatta alle esigenze molto concrete della pedaliera per chitarra: collegamenti rapidi, test A/B, alimentazione semplice e un’ergonomia di lavoro stabile.

All’interno della famiglia CopperSound, la versione Deluxe si posiziona come la più ambiziosa: mantiene la semplicità di una breadboard, aggiungendo però un approccio stereo e una connettività Expression TRS per andare ben oltre i prototipi mono classici.

Per chi, per quali progetti, in quali contesti?

La Breadboard Deluxe si rivolge a musicisti fai-da-te, modder, studenti di elettronica audio e a tutti coloro che vogliono progettare (o comprendere) circuiti per pedali: overdrive, fuzz, boost, EQ, ma anche architetture più complesse come stereo e doppi canali.

Su un banco di lavoro, fa risparmiare tempo prezioso: si monta, si ascolta, si corregge. In un contesto “pedalboard”, può anche servire come stazione di test e validazione prima di fissare un circuito in un formato a scatola, soprattutto quando si cerca il giusto compromesso tra livello di uscita, rumore, headroom e risposta dinamica.

Funzionalità ed ergonomia: tutto è già pronto per cablare, alimentare e confrontare

Il punto di forza di questa breadboard è l’integrazione: invece di moltiplicare adattatori e cavi volanti, si dispone di un’interfaccia pensata come una “pedale effetto”. I jack audio sono già in posizione, il jack di alimentazione arriva nel punto giusto e gli switch di bypass permettono di confrontare istantaneamente il segnale diretto e il circuito.

La versione Deluxe aggiunge una logica doppio canale : si può lavorare in stereo o trattare due percorsi separati (ad esempio due stadi di drive) e valutarli indipendentemente. La connettività Expression TRS consente infine di prototipare ingressi di controllo, molto utili per effetti moderni (blend pilotato, depth, rate, filtro, ecc.).

I header integrati semplificano la distribuzione verso le rail di alimentazione e la circolazione del segnale, e i fori di fissaggio aiutano a stabilizzare la scheda su una superficie di lavoro per mantenere un cablaggio pulito e affidabile durante le iterazioni.

La sonorità

La CopperSound Breadboard Deluxe non è un effetto: non aggiunge “colore” da sola. Il suo interesse è lasciarvi sentire esattamente cosa il vostro circuito fa al segnale, offrendo confronti immediati tramite il bypass. Risultato: si giudica meglio la dinamica, la riserva di livello, la compressione, il carattere e il rumore di fondo di un prototipo, senza perdere tempo nei collegamenti.

In stereo, si può validare la coerenza tra i canali (livello, risposta in frequenza, sensazione di ampiezza) e individuare più facilmente le differenze di comportamento tra due sezioni apparentemente identiche sulla carta.

Caratteristiche tecniche

Piattaforma di prototipazione

• Tipo: breadboard senza saldature dedicata alla prototipazione di circuiti per pedali chitarra
• Versione: Deluxe
• Numero di punti: 2.290 punti
• Progettazione: sezioni di breadboard con righe e colonne numerate per facilitare l’installazione dei componenti
• Punto di massa “courtesy ground” per facilitare le misure con il multimetro
• Fori di fissaggio agli angoli per montaggio su banco di lavoro

Connettività audio

• Ingressi/uscite integrati sul telaio
• Formato: Jack 6,35 mm
• Funzionamento: mono e stereo (a seconda del cablaggio e della sezione utilizzata)

Expression

• Ingresso Expression TRS integrato
• Cablaggio: tip/ring per l’expression, sleeve collegato a massa

Commutazione e indicazione

• Commutazione: true bypass tramite switch 3PDT
• Versione Deluxe: bypass indipendente per i canali sinistro e destro
• Indicazione: 2 LED di stato (uno per canale) con resistenza di limitazione

Alimentazione

• Jack di alimentazione integrato: 9V DC, centro negativo, formato tipo Boss (2,1 mm)
• Indicazione LED: funzionamento possibile fino a 18V per la parte LED (tramite resistenza di limitazione)

Accessori inclusi

• Breadboard CopperSound Breadboard Deluxe pre-equipaggiata (jack, alimentazione, bypass, LED)

Consumo elettrico

• Tensione richiesta: 9V DC (centro negativo)
• Corrente raccomandata: prevedere un’alimentazione capace di fornire fino a 1000 mA per coprire i bisogni del circuito prototipato (il consumo reale dipende dal montaggio)
